Comment remplacer le câble du pendentif d'apprentissage ABB DSQC679

Présentation du produit:

* Numéro de pièce : 3HAC031683-001
* Désignation de type ABB : 10 m
* Description ABB : Câble suspendu d'apprentissage (câble SxTPU3)
* Application : contrôleur compact du robot ABB IRC5C

Attention :

Le câble du pendentif d'apprentissage est relativement facile à briser, ce qui risque très probablement de brûler la carte mère du pendentif d'apprentissage. Si le fil de votre TeachPendant doit être cassé, veuillez prendre les précautions appropriées ou remplacez-le.


  • Difficulté : Facile
  • Étapes : 6
  • Temps requis : 15 minutes

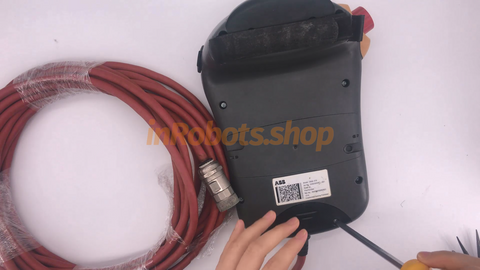

Étape 1 : Ouvrez le capot arrière du pendentif d'apprentissage

  • Il n'y a que deux vis sur le couvercle, il est donc facile de le dévisser avec un tournevis cruciforme

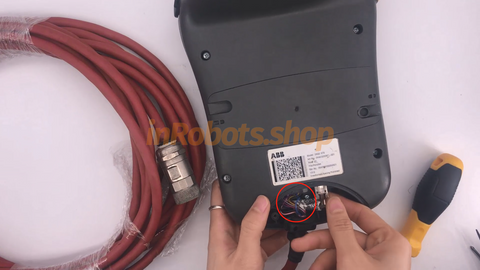

Étape 2 Débranchez le connecteur du câble réseau

  • Le blanc à droite est la tête de cristal, il y a un petit interrupteur sur la tête de cristal, appuyez doucement dessus pour retirer le câble réseau.

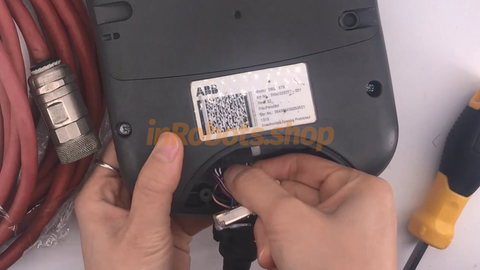

Étape 3 Débranchez l'interface du câble de données

  • Le côté gauche de la partie noire est la ligne de données, il n'y a pas d'embouchure de carte, un peu de force pour retirer la ligne

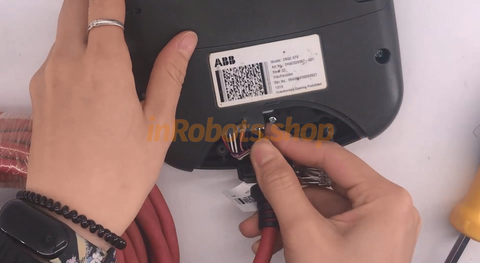

Étape 4 (Importante) Remplacez votre nouveau câble

  • Remplacez la nouvelle ligne, l'interface du câble réseau et l'interface de la ligne de données rebranchez
  • Parce que les deux lignes de l'interface sont la direction, c'est-à-dire si la direction inverse n'est pas réinstallée. Alors si le fil ne rentre pas, changez de sens et réessayez !

    •

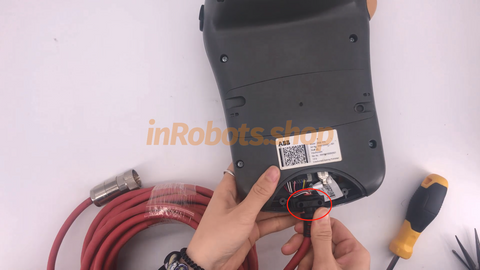

    Étape 5 : Réparez le câble

    • Alignez l'extrémité du câble du pendentif d'enseignement avec le bouton-pression de l'instructeur et installez-le.

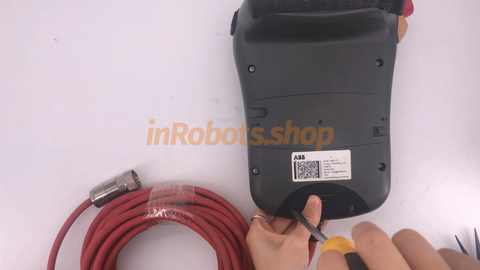

    Étape 6 : Remettez le couvercle sur le Teach Pendant

    • Mettez le couvercle et vissez-le
    • Comme au début, verrouillez le couvercle.

    Si vous avez besoin d'un câble suspendu d'apprentissage DSQC 679 neuf/utilisé/vérifié,
    Il suffit de créer un lien ci-dessous pour en savoir plus.
    Si vous avez besoin d'autres pièces de rechange,
    Remplissez le formulaire ci-dessous:
